| Projekto vieta | Projektavimo etapo pradžia ir pabaiga | Užsakovas | Projektuotojai |
| Kaišiadorių r. sav., Kruonio sen., Maisiejūnų k., Marių g. 6 | Techninis projektas rengiamas nuo 2022-09-07. Darbo projektas rengiamas iki 2024-05-07. | LITGRID AB | Techninį ir darbo projektus rengė dvi įmonės: Ener-G design, UAB ir UAB Energetikos tinklų institutas |
Dėl eksploatuojamoje skirstykloje veikiančios aukštos įtampos, būtina išlaikyti atstumus iki įtampą turinčių dalių, todėl ypatingai svarbu atsižvelgti į užsakovo ir reglamentų keliamus reikalavimus aukščiams ir atstumams..
Projektuojamo statinio teritorijoje sklypo paviršius yra su nuolydžiu, todėl pradedant projektavimo darbus svarbus žingsnis buvo suplaniruoti sklypo paviršiaus plokštumą bei kelius, kad būtų galima projektuoti įrenginių pamatus ir laikančiąsias konstrukcijas.

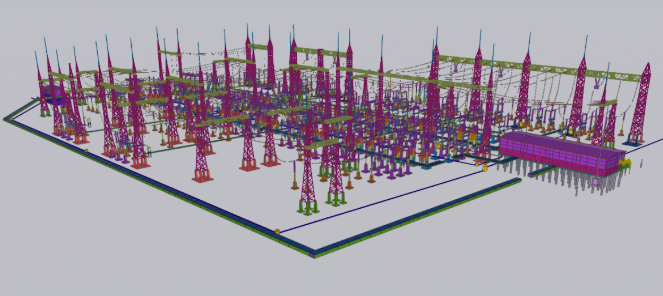

3D modelyje sukuriamas linijinis plieninių konstrukcijų modelis, kuris eksportuojamas į Dlubal RFEM programą ir joje pagal veikiančias apkrovas ir derinius parenkami profiliai, kurie gražinami atgal į modeliavimo programą konstrukcijos ir mazgų detalizavimui.
3D modelyje sumodeliuotos plieninės konstrukcijos ir jų mazgai eksportuojami į IDEA StatiCa programą jų laikomosios galios patikrinimui.
Kokybės užtikrinimui buvo parengtas BIM vykdymo planas (BEP), kurio tikslas aprašyti sutartus BIM naudojimo būdus ir jų įgyvendinimą
projekte ar projekto etapuose.
BIM modelių koordinavimui pagal vykdymo planą modeliai pateikiami pagal globalias koordinates bei LKS 94 sistemą, įvertinant modelio orientaciją pasaulio šalių kryptimi ir įvertinant realią altitudę. Projekte naudojami elementai ir taškai atvaizduojami Lietuvos aukščių sistemoje LAS07.
BIM vykdymo plane apibrėžta atskirų projekto dalių modelių detalumas (LOD) atskirais projektavimo etapais.
Modelių koordinavimas, sankirtos ir atributinės informacijos patikra vykdoma programoje Trimble Connect.
