Projekto vieta | Projektavimo etapo pradžia ir pabaiga | Užsakovas | Projektuotojai |
Linkmenų g.28, Vilnius | nuo 2024-02 iki 2024-04 | Vilniaus Gedimino Technikos Universitetas | SIMfm-23 studentai: Arūnas Pliuskus, Bronius Rupšas, Dominykas Laurinavičius, Elina Indriūnė, Karolina Pupiūtė, Martynas Jonelis, Mindaugas Lebednykas, Ričardas Saveljevas, Vytautė Venskutė |

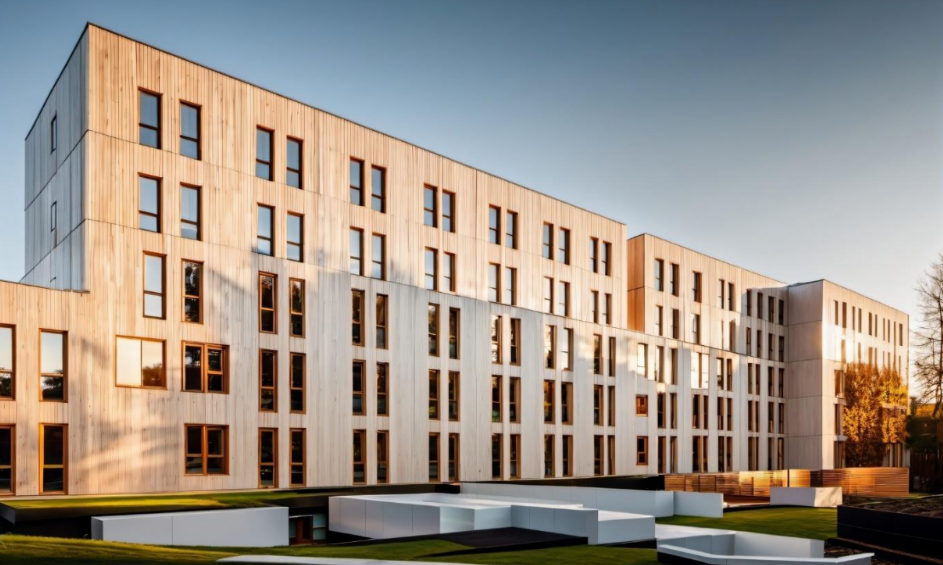

Kursinio projekto metu atliktas VGTU Linkmenų rūmų I ir II korpusų, adresu Linkmenų g. 28 rekonstrukcijos projekto imitaciją, kurios metu parengėme BEP dokumentą, sukūrėme esamos ir naujai projektuojamos situacijos modelius: sklypo, architektūros, konstrukcijų, inžinerinių sistemų BIM modelius. Projekto metu buvo išbandytas dirbtinio intelekto įrankis, kuris buvo integruotas tiesiai i BIM modelio kūrimo platformą, ir pagal modelį nustatytas medžiagas, geometriją bei mūsų nurodytą užduotį, sugeneravo skirtingus pastato fasado sprendimus.
Projektas prasidėjo Iš Užsakovo gavus pastatų dokumentus ir suderintą EIR. PP etapo metu, siekiant įvertinti esamą situaciją atlikome pastato išorės ir vidaus skenavimų ir sukūrėme taškų debesį (angl. PointCloud), jo pagrindu parengėme esamos situacijos pastato dalių BIM modelius. Rengiant esamos situacijos modelius, pastebėjome, kad kadastrinė byla neatitiko 3D taškų debesies. Projektinių pasiūlymu metu buvo parengti sklypo esamos situacijos BIM modeliai: SA, SK, VN, Š, OK dalių BIM modeliai.
Techninio projekto metu buvo sukurti pirmo korpuso TP etapo SA dalies modeliai, parengėme pirmo pastato antstato techninį projektą bei antro korpuso techninio projekto SA dalies modelius. Projekto metu buvo sukurtas ir nuolat atnaujinamas federacinis modelis CDE erdvėje. Parengtiems BIM modeliams buvo atliekamas BIM koordinavimas, vizualinė ir sankirtų patikros, ištaisomos surastos klaidos.
Informacijai klasifikuoti buvo panaudotas NSIK klasifikatorius, modelio elementai suklasifikuoti, pagal funkcinius techninius ir komponentų kodus, pateikti medžiagų žiniaraščiai, projektinė dokumentacija.
