Projekto vieta | Projektavimo etapo pradžia ir pabaiga | Užsakovas | Projektuotojai |
Linkmenų g. 28, Vilniuje | 2025 m. | – | Edyta Urbonė, Valdas Kondratovič, Vaidas Markevičius, Oleg Melešin, Mantas Petronis, Artūras Varkala |
VILNIUS TECH Statinio informacinio modeliavimo (BIM) magistro kurso SIMfm-24 grupės studentų buvo atliktas jungtinis kursinis projektas kapitaliniam remontui, keičiant sandėlių paskirties pastato paskirtį į mokymo, adresu Linkmenų g. 28. Kadangi realybėje rekonstrukcija jau yra įgyvendinta, iš esamos popierinės dokumentacijos buvo parengti BIM modeliai vadovaujantis užsakovo informacijos reikalavimais (EIR) jose nurodytais BIM taikymo atvejais. Projektas įgyvendintas pagal šiuo metu LR galiojančias viešųjų pirkimų konkurso taisykles: parengtas BIM įgyvendinimo plano (BEP) dokumentas, atliktas esamų sąlygų modeliavimas, sukurti sklypo (SP), architektūros (SA), konstrukcijų (SK), ŠVOK ir elektrotechnikos (E) BIM modeliai. Atliktos integruotos su BIM modeliais statinio analizės ir skaičiavimai: konstrukcijų statikos, energinės-dinaminės ir apšvietimo analizės. Pasitelkiant dirbtinio intelekto įrankį, taip pat tiesiogiai integruotą į BIM modelį, sukurti alternatyvūs fasado sprendiniai. Be BIM integruotų analizių ir skaičiavimų, taip pat išbandyta atlikti projektavimo darbus DI grįstu tarp visų disciplinų integruotoje vieningoje projektavimo platformoje “Speckle”.

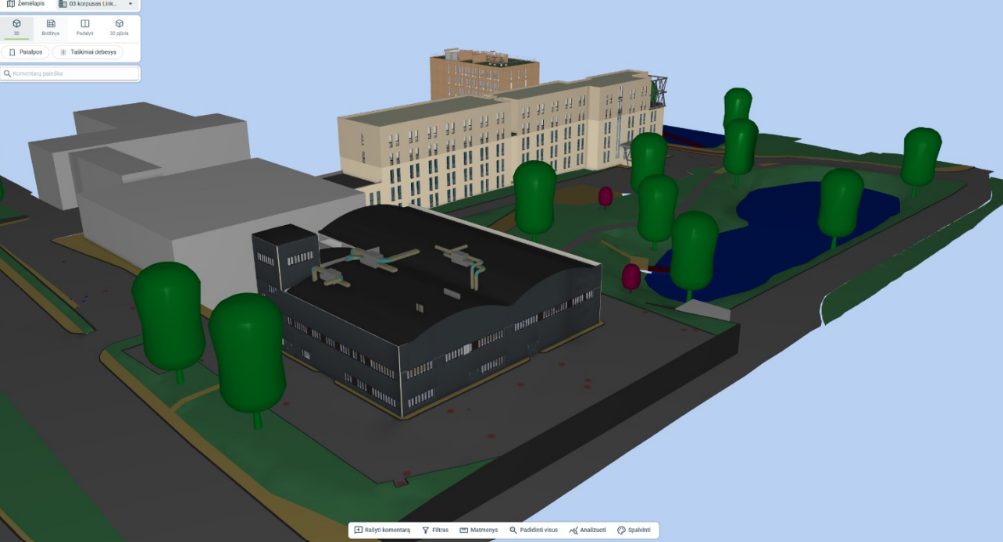

Projektas prasidėjo iš užsakovo gavus pastatų dokumentus ir suderintą EIR. Parengėme preliminarų BEP ir, laimėjus konkursą, galutinį BEP dokumentą. S2 stadijos metu, siekiant įvertinti esamą situaciją, atliktas pastato išorės ir vidaus skenavimas dronu ir lazeriniu skaneriu. Nuskanuoti duomenys išsaugoti taškų debesų (angl. PointCloud) pavidalu ir įkelti į specialiai projektui sukurtą bendrąją duomenų aplinką (CDE). Jų pagrindu parengti esamos situacijos ir sklypo BIM modeliai. S3 stadijos metu sukurti architektūros, fasadų, konstrukcijų, vidaus inžinerinių sistemų dalių lokalūs BIM modeliai, susieti federaciniu CDE aplinkoje talpinamu ir nuolat atnaujinamu modeliu. Parengtiems BIM modeliams buvo atliekamas BIM koordinavimas, vizualinės ir sankirtų patikros, taisytos surastos klaidos integruojant jas į bendrąją duomenų aplinką BCF (BIM collaboration format) formatu. Elementams klasifikuoti buvo panaudotas NSIK klasifikatorius, pateikti medžiagų žiniaraščiai, projektinė dokumentacija.
Naudojant federacinį projekto BIM modelį ir konvertavus jį į tinkamą formatą, atspausdintas fizinis pastato 3D maketas su 3D spausdinimo mašina.
